Schemat blokowy to graficzny zapis algorytmu rozwiązania zadania, przedstawiający opis i kolejność wykonywania czynności realizujących dany algorytm.

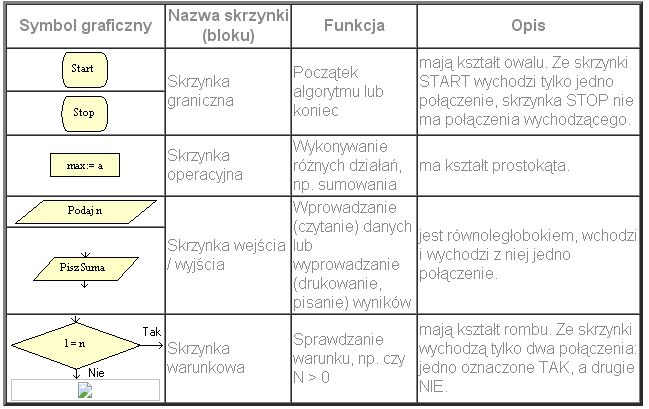

Elementy schematu blokowego

Zasady przedstawiania algorytmów w postaci schematu blokowego:

1. Operacje algorytmu należy umieszczać w odpowiednich blokach.
2. Każdy schemat blokowy ma jeden blok startowy, natomiast bloków zakończenia może być kilka.
3. Wszystkie bloki muszą być ze sobą połączone.
4. Kolejność wykonywania operacji wyznaczają połączenia między blokami.
5. Do każdego bloku wchodzi jedno połączenie ( oprócz bloku początku ) i jedno wychodzi ( oprócz bloku warunku, z którego wychodzą dwa połączenia, oraz bloku zakończenia algorytmu )
